Описание

Характеристики：

Модел №: TA65

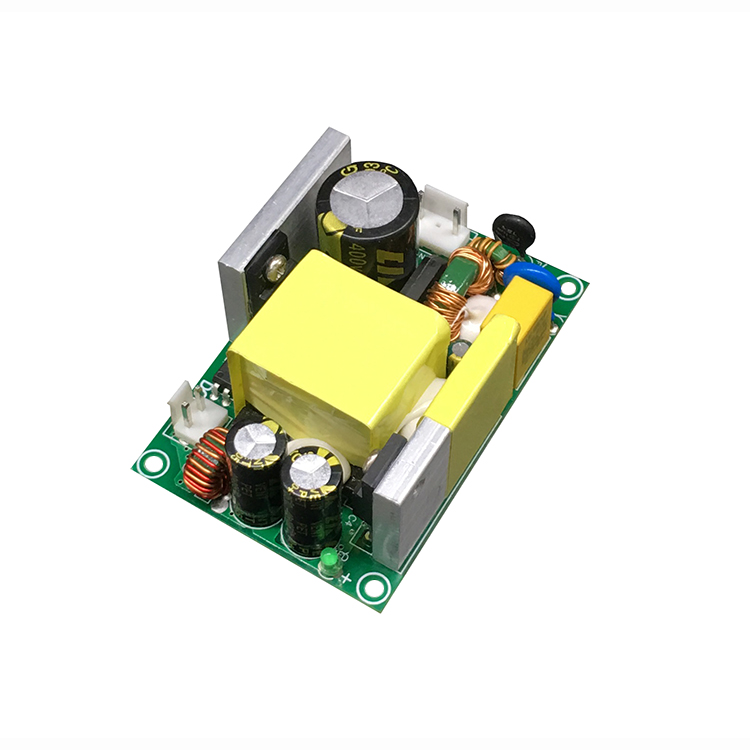

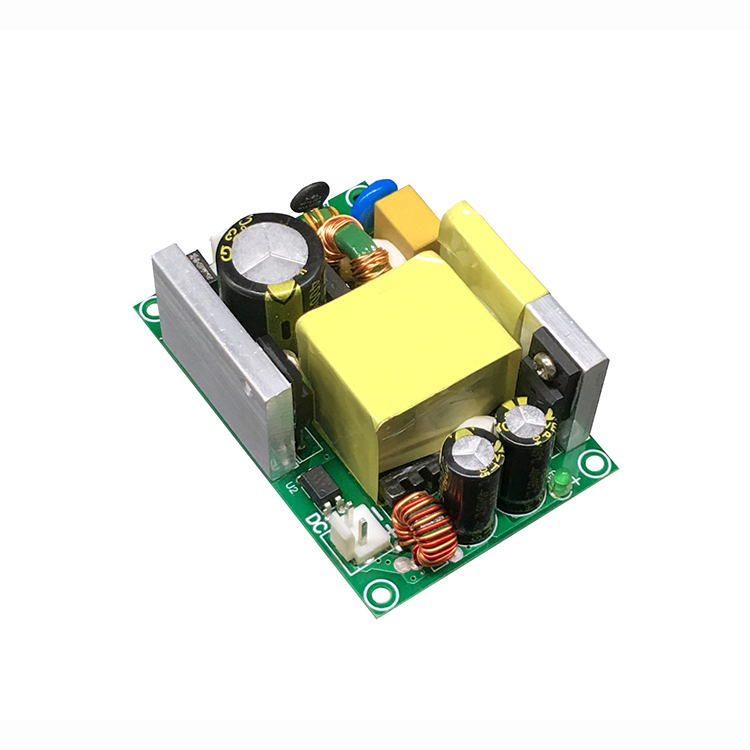

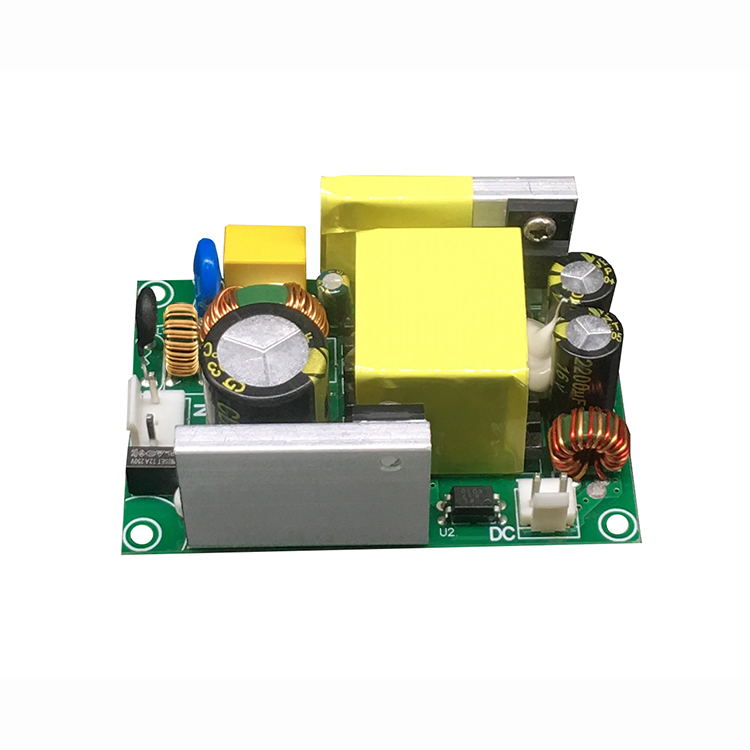

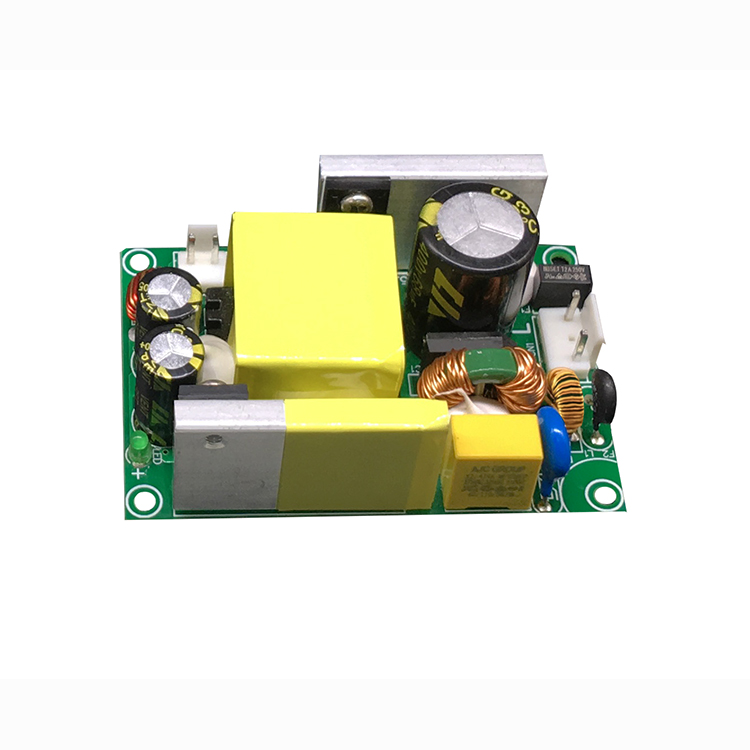

Име на продукта: 50W 60W 72W open frame switching power supply Factory

* Дизайн с изключително малка форма, лесен за инсталиране.

* Работа при пълно натоварване, ниско повишаване на температурата

* Refer to safety requirements, isolation withstand voltage is greater than 1500VAC.

* Refer to EMC design, can be certified, обработка с ниска пулсация.

* Допълнителна технология за синхронна корекция, по-висока ефективност и по-ниско повишаване на температурата.

* Късо съединение на изхода, свръхток, функциите за защита от свръхмощност са перфектни.

Забележки:

Focus on producing the following products:

open frame switching power supply

Електрически параметри/спецификации
Модел №		TA65-5V10A	TA65-12V5A	TA65-24V3A	TA65-36V2A
Изход	DC напрежение	5V	12V	24V	36V
	Номинален ток	10А	5А	3А	2А
	Текущ диапазон	0-10А	0-5А	0-3А	0-2А
	номинална мощност	50У	60У	72У	72У
	Пулсации и шум (Максимум)	50mVp-p	100mVp-p	120mVp-p	150mVp-p
	Точност на напрежението	±5%	±3%	±3%	±3%
	Скорост на линейно регулиране	±0,5%	±0,5%	±0,5%	±0,5%
	Регулиране на натоварването	±1%	±1%	±1%	±1%
	Ефективност (ТИП)	88%	85%	88%	89%
	Voltage adjustment range	not adjustable
	Стартиране, време на нарастване	1500г-жа,30ms/220VAC 2500ms,30ms/110VAC(пълен товар)
Вход	диапазон на напрежението	VAC100-240V(85-264V) VDC127~370V (Моля, обърнете се към “Понижаваща крива”)
	Честотен диапазон	50/60Hz
	AC ток (ТИП)	0.6A/220VAC,1.2A/100V		0.65A/220VAC,1.25A/100V
	Пусков ток (ТИП)	COLD START 45A
	ток на утечка	<2mA/240VAC
Текущ защита	късо съединение	Режим на защита: режим на хълцане, автоматично възстановяване след отстраняване на ненормалното състояние
	над ток	110%~200% от номиналния изходен ток
	над властта	110%~200% от номиналната изходна мощност
Екологични	Работна температура	﹣20～﹢60℃ (Моля, обърнете се към “Понижаваща крива”)
	Работна влажност	20~90% относителна влажност, без конденз
	Температура и влажност на съхранение	﹣40～﹢85 ℃,10～95% RH
	Устойчив на вибрации	10～500Hz, 2Ж 10 минути/цикъл, X, Y, Всяка ос Z 60 минути
Safety and Electromagnetic Compatibility	safety regulations	Refer to CE, CCC, IT general standard design, actually need your company to pass the test according to the certification requirements
	Устойчивост на натиск	I/P-O/P:3KVAC
	Insulation resistance	I/P-O/P,I/P-FG,O/P-FG:100M Ohms/500VDC/25℃/70%RH
	Electromagnetic Compatibility Emissions	Refer to CE, CCC, IT general standard design, actually need your company to pass the test according to the certification requirements
	Electromagnetic Compatibility Immunity	Refer to CE, CCC, IT general standard design, actually need your company to pass the test according to the certification requirements
Механични	Размер (Д*Ш*В)	130*50*30мм(L*W*H）
	тегло	About0.5Kg/PCS
Забележки	1. Освен ако не е посочено друго, всички спецификации са измерени при входно напрежение 220VAC, номинален товар, и 25°C околна температура.
	2. Метод за измерване на вълни и шум: използвайте 30CM кабел с усукана двойка, и клемите трябва да бъдат свързани паралелно с кондензатори 0.1uf и 47uf, и измервайте при честотна лента 20MHZ.
	3. точност: включително грешка в настройката, скорост на линейно регулиране и скорост на регулиране на натоварването.
	4. Метод за измерване на скоростта на линейно регулиране: при номинално натоварване, от ниско напрежение към високоволтов тест.
	5. Метод за измерване на регулиране на натоварването: от 0% към 100% номинален товар.
	6. Захранването трябва да се разглежда като част от компонентите в системата, и съответното потвърждение на електромагнитната съвместимост трябва да се извърши във връзка с крайното оборудване.
